Rostfeuerungssysteme
Wir setzen Maßstäbe – mit unserer eigenen Rosttechnologie. Unsere leistungsstarken Feuerungssysteme für Altholz, Hausmüll und Ersatzbrennstoffe (EBS) ermöglichen eine effiziente thermische Verwertung und nachhaltige Energiegewinnung. Von der bewährten Brennstoffbeschickung über das an den Brennstoff angepasste Rostsystem bis hin zur robusten Entschlackung.
Wir liefern die komplette Lösung sowie einzelne Komponenten wie z.B.: Aufgabetrichter, -schacht und -stößel, Zünd- und Stützbrenner, SNCR, Luvo-Reinigungseinrichtung, etc. – Innovativ, robust und aus einer Hand
Rostsysteme
Unsere Rostsysteme der unterschiedlichsten Bauarten werden für Dampferzeugerleistungen bis zu 150 t/h Dampf gebaut. Durch ständige Weiterentwicklung aufgrund betrieblicher Erfahrungen, den Einsatz moderner Konstruktionselemente und die Verwendung von bewährten Materialien nehmen die mechanischen Rostfeuerungen eine Spitzenstellung ein. Ob in Industriekraftwerken zur reinen Dampf-/Stromerzeugung oder in Waste-to-Energy Anlagen, die Rostfeuerungsanlagen der Power Service Solutions GmbH finden Anwendung in fast allen Bereichen der Energieumwandlung und sind den vorgegebenen Anforderungen immer optimal angepasst.
Umweltentlastende Verbrennung erfordert für Haus- und Kommunalmüll, Gewerbeabfall, Ersatzbrennstoff (EBS), Reststoffentsorgungen sowie Biomassen aller Art besondere Konzepte und Maßnahmen. In Abhängigkeit der Abfallheizwerte kommen unterschiedliche Rostsysteme zum Einsatz. Mittel- und hochkalorische Abfallbrennstoffe erfordern Verbrennungsroste mit Roststab-Kühlsystemen, wie unsere eigenentwickelten wassergekühlten Vorschubrostsysteme. Für nieder- oder mittelkalorische Reststoffe hingegen werden patentierte luftgekühlte Roststäbe eingesetzt.
Langjährig betriebene Waste-to-Energy Anlagen bieten die Chance, im Rahmen von Umbau- und Modernisierungsmaßnahmen neue technische Ausführungen anzubieten. Insbesondere im Bereich der Brennstoffbeschickung wurden die Schutzsysteme neu gestaltet. Die durchgeführten Schwachstellenanalysen erlauben nach Realisierung entsprechender Ertüchtigungsmaßnahmen, einen deutlich wirtschaftlicheren Betrieb einer Anlage.

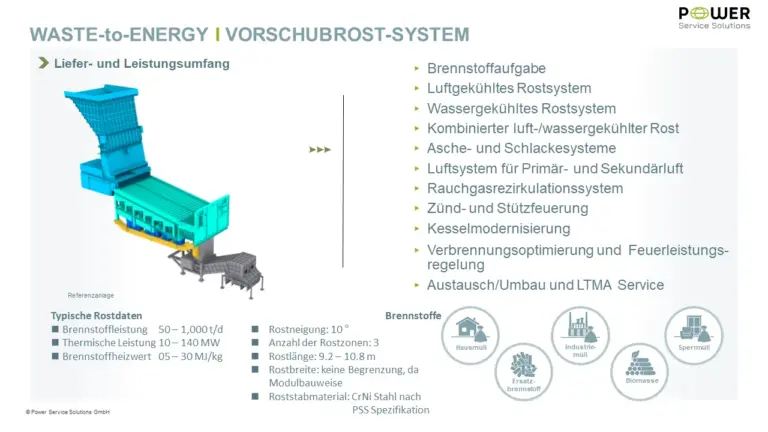

System Vorschubrost
Ein Vorschubrost von Power Service Solutions ist gekennzeichnet durch seine robuste Bauweise und seine hohe Durchsatzleistung. Außenliegende hydraulische Antriebe steuern über ein Hebelsystem die Vorschub- und Rückhubbewegungen der beweglichen Roststabreihen einer jeden Rostzone gemäß den regelungstechnischen Anforderungen. Die feststehenden und beweglichen Roststabreihen liegen im Wechsel hintereinander in einer Rostbahn und sind jeweils auf separaten Rostrahmen aufgelegt. Der gleichförmige Bewegungsablauf und die – aufgrund der PSS Roststabkonstruktion – lange Hubbewegung im Vorschub führen zu einer ruhigen Feuerführung. Dieser Bewegungsablauf zeichnet sich im Gegensatz zu einem kurzhubigen Vorgang durch geringeren Verschleiß aus. Ein weiterer Vorteil ist die zusätzliche Kühlwirkung durch die Überdeckung der Roststäbe aufgrund des langen Hubs bis zum Roststabkopf.
Neben geringen Austauschraten der Roststäbe sind die Geometrie der Roststäbe, die Luftführung und die Brennkammergeometrie ein Garant für geringste feuerungsbedingte Emissionen. Hiervon profitiert auch der nachgeschaltete Dampferzeuger, wie die Verfügbarkeiten dieser Anlagen belegen.
Die Vorgaben für den Betrieb und die Wartung des Rostfeuerungssystems erfolgen durch Power Service Solutions in nachvollziehbarer Weise zur Implementierung in die Hauptleittechnik.

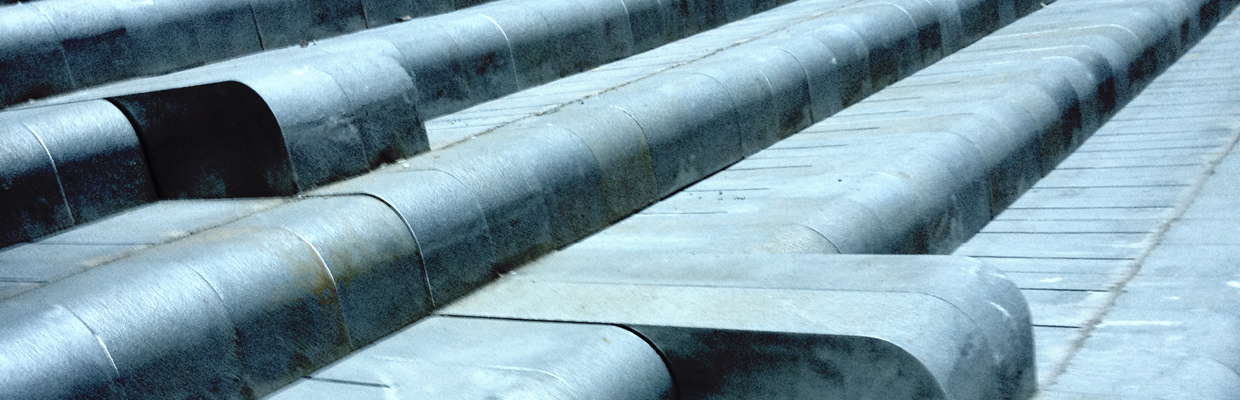

Roststäbe für Vorschubroste
Die Auswahl des Rostbelages richtet sich nach dem spezifischen Energiepotential des Brennstoffes. Demgemäß kommt für niederkalorische Abfallbrennstoffe der luftgekühlte und für höherkalorische Brennstoffe der wassergekühlte Rostbelag zum Einsatz, der höhere thermische Belastungen zulässt.
Die Konstruktion des Rostsystems ist so aufgebaut, dass jederzeit ohne konstruktive Änderung ein Wechsel zwischen wassergekühlten und luftgekühlten Roststäben erfolgen kann. Im Übergangsbereich von niederkalorischen zu höherkalorischen Abfällen kann man beide Kühlungsarten kombinieren. Die Roststäbe der thermisch hochbelasteten Rostzonen erhalten eine Wasserkühlung, während die Roststäbe der Ausbrandzone mit einer reinen Luftkühlung versehen sind.
Der durch die Power Service Solutions entwickelte Rostbelag ermöglicht eine prozessoptimierte Reduzierung des Primärluftanteils, einhergehend mit der Senkung des Luftüberschusses und hiermit auch eines Parameters bezüglich der NOx-Bildung.
Kennzeichen und Vorteile des PSS Vorschubrostes
- Konstruktion und Bauweise
- Verfügbarkeit > 8.000 h (Betrieb)/Jahr
- Erhöhte Betriebssicherheit
- Verlängerung der Revisionsintervalle
- Reduzierung der laufenden Instandhaltungskosten
- Erhöhung der Standzeit durch unsere Wende- und Verschleißstirnwand-Roststabtechnik
- Reduzierte Ersatzteilvorhaltung
Luftgekühlte Roststäbe
Unsere patentierten luftgekühlten Roststäbe sind für verlängerte Standzeiten ausgelegt. Erreicht wird dies durch eine zweite Verschleißstirnwand, die – geschützt vor temperaturbedingter Korrosion – verdeckt hinter der Kopfstirnfläche angeordnet ist. Bei einem thermischen Verschleiß der äußeren Kopffläche ist somit die weitere Funktion des Roststabes und damit die Verlängerung der Gesamtlaufzeit gewährleistet. Der Roststab kann auch als Wenderoststab für zweiseitige Auflagen ausgeführt werden. Dies erhöht die Standzeit zusätzlich.
Anwendungsbereich: Uneingeschränkte Verwendbarkeit für nieder- bis mittelkalorische Heizwerte.
Wassergekühlte Roststäbe
In die aus Guss gefertigten Roststäbe, sind die kühlenden wasserführende Rohre eingegossen, die die Dichtigkeit gewährleisten. Deren Dichtigkeit ist auch bei höheren Temperaturen gewährleistet. Weiterhin garantiert das eingegossene Stahlrohr eine definierte Strömung. Hierdurch werden wirbelbedingte Toträume eckiger Kanäle, die eine Überhitzungsgefährdung mit sich bringen, vermieden. Gleichzeitig wird eine optimale Kühlwirkung der gesamten Roststaboberfläche erreicht.
Anwendungsbereich: Uneingeschränkte Verwendbarkeit für mittel- bis hochkalorische Heizwerte.
System Walzenrost
Walzenroste wurden in der Vergangenheit vielfach in Konstruktionen mit Gleichstromfeuerung gebaut. Aufgrund ihrer begrenzten Durchsatzleistung findet sich heute nur noch selten ein Neubaubedarf. Aufgrund ihrer Langlebigkeit liegt der Fokus im Ersatzteilgeschäft. Das robuste Walzenrostsystem von Power Service Solutions ist Aufgrund ihrer sechs Rostwalzen modular aufgebaut und wird für nieder- oder mittelkalorische Reststoffe eingesetzt. In einem kontinuierlichen Wechsel durchläuft ein Teil der Walzenumfangsfläche den Feuerraum, während die dem Feuerraum abgewandte Seite luftgekühlt wird. Diese Wechselwirkung reduziert die thermische Belastung des Rostbelags und ermöglicht die sehr lange Lebensdauer dieses Rostsystems.
Entaschung und Entschlackung Rostfeuerung
Entaschungs- und Entschlackungssysteme für Rostfeuerungen der unterschiedlichsten Bauarten gehören seit vielen Jahrzenten zum Produktions- und Lieferumfang von Power Service Solutions.
Lieferumfang Ascheaustragssystem
- Schlackefallschacht
- Stößelentschlacker
- Plattenband-Nassentschlacker
- Trogkettenförderer (naß)
- Schwingrinne
- Absperrklappe im Schlackefallschacht
- Absperrschieber
- Ersatz- und Verschleißteillieferung
Vorteile Ascheaustragssystem
- Bewährte Kombination von mechanischen Fördersystemen
- Robuste Ausführung
- Hohe Verfügbarkeit
- Wartungsfreundliche Bauart
- Geringe Betriebs- und Wartungskosten
- Besonders geeignet für den Transport sperriger und großstückiger Fördergüter
Stößelentschlacker für Rostschlacke
Robust, effizient und wartungsarm.
Der Entschlacker besteht aus einem massiven Stahlblechgehäuse mit innenliegender Antriebswelle und einem Austragstößel. Die Antriebswelle wird mit außenliegenden Hydraulikzylindern angetrieben. Eine große Krafteinleitung auf den Stößel wird durch die großen Außen- und Innenhebelarme erreicht.
Plattenband für Rostschlacke
Stabil und langlebig in jeder Situation.
Der Trog des Plattenband-Nassentschlackers besteht aus einer massiven Stahlblechkonstruktion mit Versteifungseisen. Das Plattenband besteht aus einer Doppelstrang- Gabellaschenkette mit angeschweißten Mitnehmern und den verschraubten Plattenbandelementen.
Trogkettenförderer für Rostdurchfallasche
Zuverlässig unter extremen Bedingungen.
Der Trogkettenförderer ist als ein 2-Strang-Kettenförderer ausgeführt. Als Förderkette wird eine gesenkgeschmiedete Gabellaschenkette mit Mitnehmern verwendet. Der Haupttrog ist waagerecht und das Antriebssegment und das Umlenksegment sind jeweils ansteigend angeordnet, so dass sich die Antriebs- und Umlenkwelle mit den jeweiligen Wellenlagerungen oberhalb der Wasserfüllung befinden.
